【图像分析要点】
一、观察骨性髋臼顶的形态

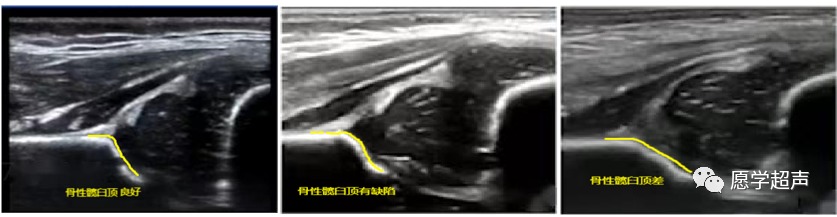

骨性髋臼顶的发育可以分为：良好（见于Graf I型）、有缺陷（见于Graf II型）、差（见于Graf III型、IV型）。
二、观察骨性边缘的形态

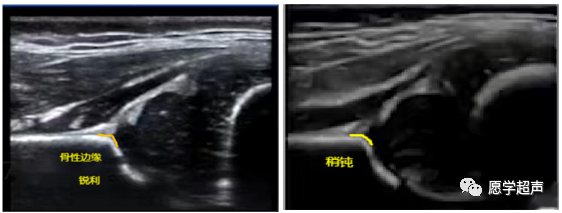

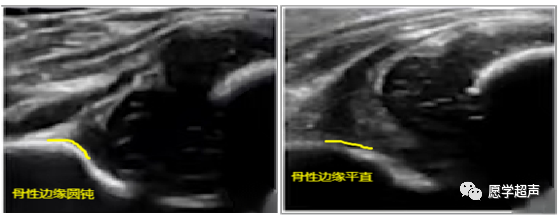

骨性边缘形态可以分为：锐利、稍钝（锐利、稍钝见于Graf I型）、圆钝（见于Graf II型）、平直（见于Graf III型、IV型）。
三、观察“近端软骨膜”的形态

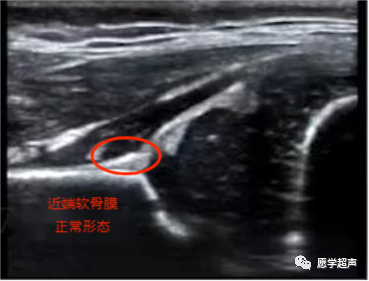

“近端软骨膜”是超声专用术语，由三个解剖结构共同构成：股直肌反折头、包含脂肪垫的关节囊附丽和软骨膜本身。近端软骨膜的形态改变是判断Graf III型和IV型的重要依据。
【Graf各型的声像图特点】
一、I型：成熟髋关节，中心性髋关节，α≧60°。骨性髋臼顶发育良好，骨性边缘形态锐利或稍钝，软骨性臼顶覆盖股骨头良好。
二、II型：
1. IIa型和IIb型：中心性髋关节，α角50～59°，骨性髋臼顶发育有缺陷，骨性边缘形态圆钝，骨性臼顶覆盖股骨头减少，软骨性臼顶覆盖股骨头增多。IIa型和IIb型的区别在于月龄，IIa型≤3个月；IIb型>3个月，考虑髋关节发育骨化延迟。
2. IIc型、D型：与月龄无关，43°≤α角≤49°，骨性髋臼顶发育有严重缺陷，骨性边缘形态圆钝或平直，骨性臼顶覆盖股骨头减少。区别在于IIc型软骨臼顶部分覆盖股骨头，β角<77°；而D型有移位，β角>77°。
三、III型：脱位髋关节，骨性髋臼顶发育差，骨性边缘形态平直，软骨臼顶被脱位的股骨头向头侧推挤，近端软骨膜被脱位的股骨头向头侧推挤抬高。
四、IV型：脱位髋关节，骨性髋臼顶发育差，骨性边缘形态平直，股骨头脱位，软骨臼顶被脱位的股骨头向足侧推挤，近端软骨膜被脱位的股骨头挤压成水平或凹槽状。
Graf III型、IV型髋关节，不需测量β角。如果仍可获得标准髋关节冠状切面时，测量α角（α<43°）。如果不能获得标准冠状切面，则无法测量出准确的α角，此时III型或IV型的判定主要依据近端软骨膜的形态。
